一、构造及工作原理：

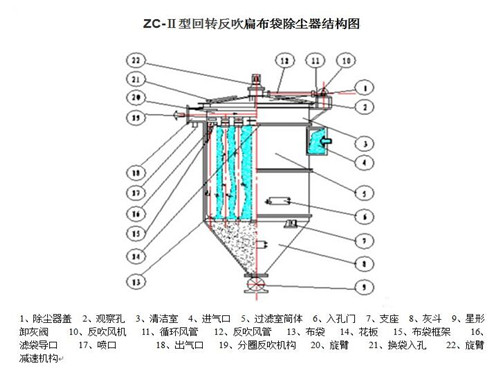

　　它由以下四部分组成：（详见基本结构图1）

　　1．上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

　　2．中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。

　　3．下箱体：包括定位支承架、灰斗、星形卸灰阀、支座。

　　4．反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构?！　　　?/p>

　　反吹风旋臂由置于顶盖上的减速器驱动，反吹风机落地安装，通过中心管与旋臂连接对于三、四圈布置的滤袋，旋臂设分圈反吹装置。星形卸灰阀、减速装置和电机、反吹风机、旋臂减速机构及循环风管路等均为配套件。根据用户要求可以代配，平台、梯子在系列化的总装图中未予示出，它们和反吹风机基础及循环风管路应视现场具体情况进行设计和安装。

　　过滤工况-含尘气流由切向进入过滤室上部空间，由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留。粘附在滤袋外层，净化空气透过滤壁经花板上滤袋导口汇集于清洁室，由通风机吸出而排放于大气中。

　　工况-随着过滤工况的进行，阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时，根据需要可以手动开启反吹风机，也可由差 压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供。具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡 过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限时，反吹风机构手动关闭或自动停止工作，为节约反吹风 机动力，减少反吹风量对于三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。

二、主 要 特 点：

　

三、性能及选用说明：

　　1.回转反吹扁袋除尘器所需过滤面积按下列公式计算:

　　F=L/60V（平方米）

　　公式中：L 通过除尘器的过滤风量（立方米/小时）

　　V 过滤风速（米/分）

　　2.过滤风速的选定:

　　 对于过滤温度高（80<="">

　　 对于过滤常温（t≤80℃），浓度低，颗粒粗的含尘气体，建议按高位负荷运行，采用过滤风速V=2.0—2.5米/分，选用B型规格。

　　3.工作阻力:

　　常温工况空载运行阻力为30—40毫米水柱，负载运行阻力控制范围应与所选用的过滤风速相适应。

　　对低档运行工况，选用工作阻力80—130毫米水柱。

　　对高位运行工况，选用工作阻力110—160毫米水柱。

　　4.过滤效率:

　　生产性实测数据

　　对煤粉尘及电炉高温（冷却到120℃）细金属氧化物粉尘，排放浓度远低于环保排放标准，因此本除尘器能胜任细粉尘的净化要求。

　　5.入口温度：

　　滤袋材料采用“208”工业涤纶绒布。根据其热力性能（耐温150℃）设计选用时，建议对稳定高温烟气入口温度不_120℃、对不稳定偶尔出现（时间一般不_5分钟）的高温烟气；在滤袋沾灰条件下、入口温度允许放宽至150℃。

　　6.滤袋寿命：

　　正常使用寿命不小于1年。

　　7.防爆措施：

　　当使用在易爆气体场合，在除尘器中箱体及顶盖应设翻板式防爆门，顶盖与清洁室间需要增设斜销式紧固件，选用时应予以说明。



四、配套件选用说明：

　?。狈创捣缁?/p>

　　反吹风机参数与反吹风管路接法有关。

　　若采用大气风反吹，即反吹风机吸入口与大气相通。此时清洁室负压亦为反吹风作用压头，但反吹风量成为系统的一种漏风因素，减少有效吸尘风量，且在高温工况下易产生结露现象。

　　若采用循环风反吹，即反吹风机吸入口与清洁室相通，此时反吹风系统自成回路，清理了漏风因素和结露危险，但不能利用清洁室负压，所选用风机风压即为反吹风实际需用压头。

　　从运行可靠性出发，推荐循环反吹风方式，据此选定反吹风机如附表1所列。在反吹风机入口管路上安装按暖通T305图制作的密闭式斜插板阀， 若采用大气反吹风方式，则所选反吹风机稍有富裕，此时应在其入口安装DDZ —Ⅰ型电动调节阀门，与反吹风机联锁，克服漏风因素。

　　反吹风机实际运行参数与过滤工况参数密切相关，在运行调试时，应调节反吹风管路阀门，使反吹风动力能够吹落滤袋上的积尘，又不至于太强，以免影响滤袋寿命。

　　2　旋臂传动机构：

　　旋臂回转速度应严格按表中参数选定。推荐选用XLED型或BLED型行星摆线针轮减速器。亦可根据当地产品供应情况，在满足要求的输出轴转速和扭矩的前提下，配用其它减速装置。

　　3　卸灰装置：

　　灰斗下口采用星形阀，对布置一、二圈滤袋的除尘器配用Φ300YJD—B型卸料装置。对布置三、四圈滤袋的除尘器配用Φ400YJD—B型卸料装置。

　　4　反吹风自控方案：

　　采用定阻力控制方式，以除尘器阻力作为讯号控制反吹风机构自动启闭工作。取压管设在除尘器进气口及出气口上。

　　取压装置 　——差压变速器——电控装置——　 旋臂转动机构 　XLED（BLED）型减速器

　　自控装置为“ZC—DKB”型电控屏，详见专门说明书。

　　对于间断工作的使用场合也可采用U型压力计0—300毫米指示，手动控制反吹风工作或采用定时控制方式。



五、型号表示方式系列：

　　型号表示方式：列144ZC—Ⅱ—5—BNP570回转反吹扁袋除尘器。

　　1.144为滤袋数量（只）

　　2.ZC是指回转反吹的“转” “吹”汉语拼音字头。

　　3.Ⅱ— 是指设计序号。

　　4.5是指袋长（米）

　　5.根据过滤风速V的不同，分为A、B两档。A表示低档负荷，B表示高位负荷。

　　6.根据入口的气流旋转方向，分为S、N两种。S表示入口顺时针旋转，N表示入口逆时针旋转。

　　7.根据出风口接管形式，分为平出口与下出口两种，P表示平出口、X表示下出口。

　　8.570为公称过滤面积（米2）。

　　系列化规格说明

　　本系列拟定十二种规格

　　圈数： 1—4圈

　　袋数： 24—240袋共四种，按24为模数确定各圈袋数。

　　袋长： 2.0—6.0共五种

　　过滤面积： 40—1150平方米共十二种。

　　十二种规格的主要参数详见附表1，其主要尺寸详见附表2。

六、设备安装、试车：

　　1. 　灰斗过滤室筒体，清洁室等各法兰之间应嵌入密封填料才能拧紧螺栓，防止漏气。

　　2. 各入孔门、防爆门、观察孔等处，均应有橡胶条，以_其密封性。

　　3. 花板与托架，托架与搁圈之间应嵌入密封填料，然后紧固及调整螺栓，使花板平面与转臂反吹风口平　行且_62mm距离。

　　4. 花板的梯形孔应与下托架上的相应定位圈垂直，防止放入滤袋框架后上口歪斜漏气。

　　5. 反吹风旋臂传动机构安装时要注意上下垂直，旋臂回转平面与框架导口上平面平行且保持2—4mm距离。转动要灵活，风口翻转装置与撞头位置恰当，翻动正确灵活。

　　6. 滤袋框架外面套上滤袋（绒毛朝里），袋口与导口用压条栓紧，防止漏气，然后小心插入花板中（注意不使滤袋划破或划伤），尾端锥肖插入下托架相应的定位圈中，上部导口框下面放上橡胶圈后用压板斜肖压紧。

　　7. 顶盖合上后，应先试其旋转是否灵活，顶盖与清洁室外圈结合处应用橡胶密封，_顶盖下合时的密封性。

　　8. 安装完毕后，各传动部分均应加注润滑油，然后试转一下检查减速器是否反转，如反转，应立即重新接线，以免损坏机件，确实无误再正式启动。

七、维 护 检 修：

　　1. 各传动部件均应定期注油。

　　2. 应定期检查反吹风旋臂是否正常旋转。

　　3. 灰斗的积灰应定期清理，不得过多。

　　4. 反吹风自控系统应定期检查，防止故障。

　　5. 定期停车检查各滤袋，发现滤袋有破损应及时调换滤袋。

　　6. 在室外工作的除尘器，应定期进行拷铲油漆、防止锈蚀。

　　7. 应经常注意排风管中有否粉尘排出，如发现有冒灰现象，应及时清查原因，进行排除。

　　8. 在检查除尘器上部清洁室时，应关机，切断电源、注意、并同时有二人操作，防止启动风机，入孔门被吸闭或旋臂转动，造成伤亡事故。

八、订 货 须 知：

　　1. 订货时按本说明书,根据需要列出型号及全名。

　　2. 是否配套订购下列附件：电控屏、反吹风机、旋臂减速装置、卸料装置。

　　3. 反吹风的型式需说明（采用大气风反吹或是循环风反吹）如不提要求，本厂只按大气风反吹发货?！　?/p>

　　4. 如用于非爆炸性气体时，请注明不带防爆门。

　　5. 如应用在含有腐蚀性气体场合时，分圈反吹风机构不宜采用，如应用于常温场合而不采用分圈反吹风机构时，请在订货时说明，另行选用反吹风机。

　　6. 应尽量注明反吹风入口与除尘器支座的平面位置。

　　7. 如需订购备品备件，本厂可满足供应。

　　8. 订购本厂各种规格除尘器，本厂可负责安装、试车、但协议另订。

　　9. 本厂系列产品除尘设备及使用说明书如有改变恕不另行通知。

回转反吹扁袋除尘器系列化规格 附表1

　　1#X型为天津速器厂产品，B型为上海变速机械厂产品，两者均可选用。

　　1.2.4圈同时只反吹一个滤袋2圈系同时反吹二个滤袋的反吹风量分圈反吹机构如遇情况不用，需要加大反吹风机的风量。

续表

　　　尺 寸 表 附表1

　尺 寸 表 附表2

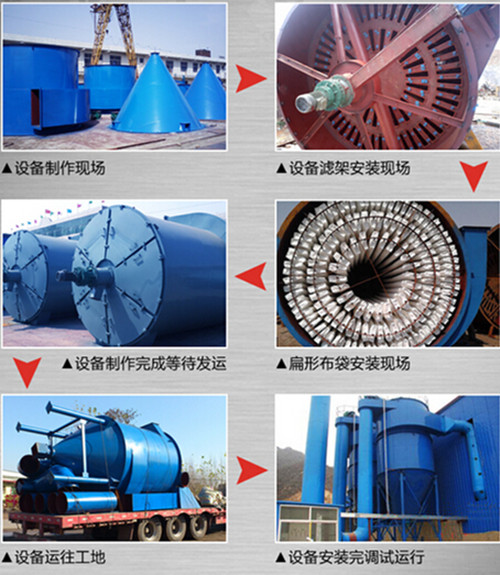

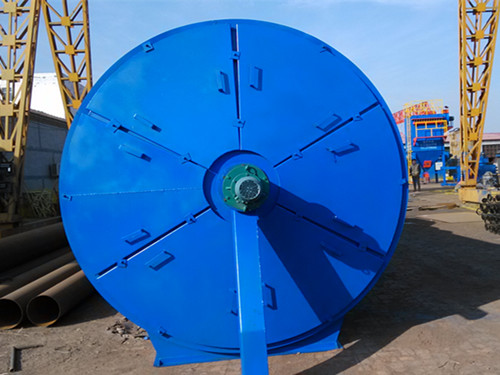

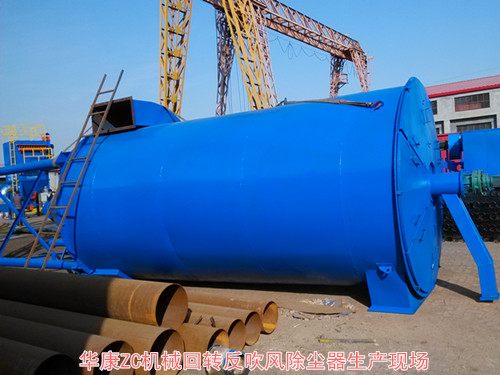

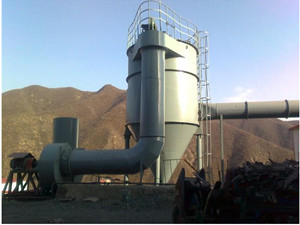

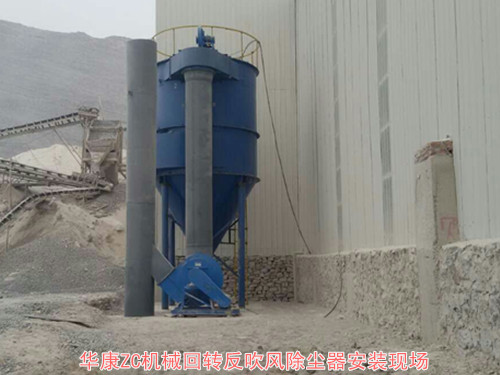

ZC（LPD）型机械回转反吹扁袋除尘器

本除尘器采用圆形体结构受力均匀、抗爆性能好、结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约能源，延长布 袋的使用寿命。严寒地区室内安装，其它地区都能在室外安装?？晒惴河τ糜诨埂⒅?、矿山、冶炼、建材、粮食、化工等许多部门。

用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用A型，反之用B型为宜。本除尘器不带卸料器。

ZC（LPD）型机械回转反吹扁袋除尘器系列化规格及价格表
