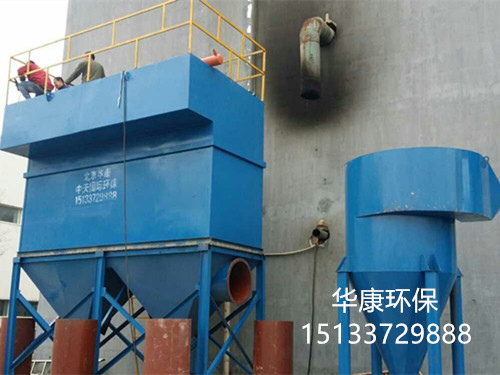

布袋除尘器是各种行业工厂，建筑工地等，多种环境要用的除尘设备，也是除尘器当中一种除尘效果理想、使用时间比较长的除尘设备。布袋除尘器内部结构情况如何，从结构上来看，主要可以分为上箱体、中箱体、下箱体、排灰系统和喷吹系统等。每个组成部分在工作的时候，都能发挥各自的作用，各部分之间协同起来，共同发挥良好的除尘效果。
布袋除尘器的中箱体主要是由花板、除尘滤袋、滤袋框架、文氏管几部分组成，除尘滤袋和花板配合较为理想，这样在工作的时候，滤袋不会脱漏，而且在拆装的时候也比较方便快捷。除尘框架采用碳钢的材质，表面光滑没有毛刺，采用了自流水线制作，所有的焊点和熔点都非常的牢固。除尘框架可以根据客户的工况采取镀锌、喷塑和有机硅处理。
布袋除尘器的下箱体由进风口、支腿、排灰装置和检查门组成。排灰装置可以根据粉尘容量的多少、重量、出口处物料的温度、压力的大小、粘性、腐蚀性等技术参数进行正确的选择。
布袋除尘器的喷灰系统由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成。控制仪是脉冲布袋除尘器的重要的控制设备，客户可以调整它的脉冲周期和脉冲宽度，确保除尘器的正常运行，控制仪的质量的好坏关系到除尘器清灰的效果。控制阀是用来开闭或切换气路的阀门。电控脉冲仪使用的是电磁阀，电磁阀是电控脉冲布袋除尘器喷吹系统的控制阀。
布袋除尘器的内部构造其实还不算复杂，用户在使用的时候，可以对内部结构进行了解，并按照相应的使用注意事项来使用。日后如出现了什么问题，或是发生了什么故障，还可以先大致进行判断，做到心中有数，避免出现被维修人员蒙蔽的情况。
