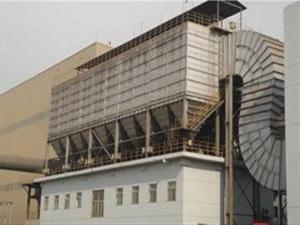

除尘器整个设备包括五个部分，它们是净气箱、尘气箱、灰斗、喷吹装置和支架。
  净气箱部分：这部分内装有喷吹管，上部有净气出口，前面是检修门，打开检修门时，可以很方便地更换_一条滤袋。
  尘气部分：尘气入口设在气箱部分上部，箱内装有滤袋。
  灰斗部分：尘气进入尘气箱后，干净空气空过滤袋去净气箱。灰尘将沉降到灰斗中去。且沉降方向与气流方向一致，有利于灰尘的沉降。净气箱和尘气箱之间有隔板，滤袋尺寸为长1200mm，宽480mm，厚26mm的矩形扁滤袋。
  反吹风装置，装在净气箱下面，包括气包、脉冲阀、脉冲控制仪等。
  除尘器一般是负压操作的。含尘空气经尘气进口被吸入除尘器后，将扩散到尘气箱部分的全部容积内。干净空气穿过滤袋，通过滤袋口的文氏管到净气箱，然后经净气排出口排出?；页颈蛔柚乖诼舜饷?，部分灰尘能靠重力自行落入灰斗，另一部分将附在滤袋上，滤袋上大量附着灰尘后，将增大设备阻力。为保持设备正常运转，需要定时收集滤袋上的灰尘。本除尘器采用了_的脉冲反吹系统，与机械振打清灰或低压反吹风清灰相比，这种方法清尘效果好的多，且无活动元件，能大大减少维修工作量。
